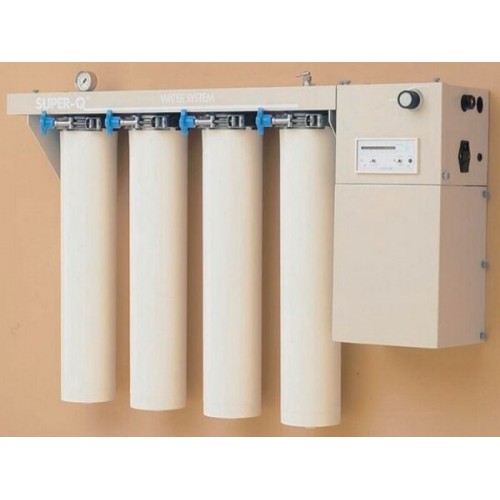

Системы подачи сверхчистой воды 1 типа (18.2 MΩ·cm) до 8000 л/сут. со скоростью до 12 л/мин, что превышает требования ASTM/CAP/NCCLS типа 1.

• Удельное сопротивление: 18,2 МОм·см при 25 °C.
• Органические вещества: < 20 ppb (c ORGANEX-Q).
• Микроорганизмы: < 10 КОЕ/мл (c DURAPORE TP 0,22 мкм) при использовании финальной фильтрации с размером пор 0,22 мкм непосредственно перед точкой использования.

Системы очистки воды Super-Q® - это модульные системы, предназначенные для окончательной очистки воды, прошедшей предварительную очистку такими методами, как обратный осмос (RO), деионизация (DI) или дистилляция.

Готовая вода, не содержит твердых частиц и микробиологических загрязнений до абсолютного уровня, определяемого размером пор используемого фильтра Millipore®.

Системы Super-Q® обеспечивают стабильное качество воды 1-го типа/сверхчистой воды, которая идеально подходит для критических применений, требующих больших объемов воды, таких как приготовление реагентов, буферов, питательных сред, или для промывки в таких областях, как микроэлектроника.

Эта вода также может быть использована для аналитических методов, таких как флуориметрия, атомно-абсорбционная спектрофотометрия (АА), высокоэффективная жидкостная хроматография (ВЭЖХ) и ионная хроматография.

С помощью соответствующих картриджей для очистки, установленных в надлежащей конфигурации, можно получить сверхчистую воду с общим содержанием органического углерода (TOC) < 20 частей на миллиард для применений, чувствительных к органическим веществам.
В большинстве муниципальных систем водоснабжения очень высокая концентрация взвешенных частиц, коллоидов, растворенных органических и неорганических веществ.  Их необходимо удалять с помощью соответствующих методов предварительной очистки, чтобы продлить срок службы картриджей и повысить чистоту воды на выходе.  Идеально подходит обратный осмос (РО) или дистилляция.  Если предпочтительнее использовать деионизацию воды, то перед подачей в системы Super-Q воду необходимо предварительно отфильтровать, чтобы снизить биологическую нагрузку.

Особенности и преимущества:

• Обеспечивает стабильное качество сверхчистой воды, превосходящее требования стандарта ASTM/CAP/NCCLS по качеству типа 1.
• Постоянный мониторинг качества воды.
• Модульная конструкция обеспечивает требуемое качество воды для конкретной задачи.
• Постоянный мониторинг качества воды.
• Расход при распределении ≤12 л/мин, давление 5 бар.
• Макс. производительность 8000 л/сут.
• Автоматическая рециркуляция - встроенный насос автоматически обеспечивает рециркуляцию воды в течение 5 минут каждые 1,5 часа для поддержания высокого качества сверхчистой воды в промежутках между использованием.
• Использование высококачественных средств очистки с низким содержанием экстрагируемых веществ, как с точки зрения содержания ООС, так и содержания твердых частиц (мелких смол).
• Цифровые сервисы MyMilli-Q®.
  Вес оборудования: 30 кг. Рабочий вес 63 (система заполнена водой).
• Габариты: 1150 (4 фильтра) / 945 (3 фильтра) х  800 х 220 мм.

Руководство по выбору картриджа для обеспечения оптимального качества воды в продукте:

• - Картриджный фильтр Milligard®, 20 дюймов - Удаляет из питательной воды большое количество частиц.
• - Картридж Super-C - Удаляет органические вещества с помощью уникального активированного угля в сухой упаковке.
• - Картридж Ion-Ex - удаляет неорганические ионы с высокой эффективностью.
• - Картридж Organex-Q® - Удаляет незначительные количества органических веществ.
• - Картридж Durapore® - удаляет все материалы с размером пор более 0,22 мкм.

Автоматическая рециркуляция - встроенный насос автоматически обеспечивает рециркуляцию воды в течение 5 минут каждые 1,5 часа для поддержания высокого качества сверхчистой воды в промежутках между использованием.
Использование высококачественных средств очистки с низким содержанием экстрагируемых веществ, как с точки зрения содержания ООС, так и содержания твердых частиц (мелких смол).
Выбирайте из полного спектра услуг, включая экономящие время цифровые сервисы MyMilli-Q®.
Производится на сертифицированном по ISO 9001 и ISO 14001 производственном участке.



Информация для заказа:

Требование к подключению системы водоочистки SUPER-Q:

В большинстве муниципальных систем водоснабжения очень высокая концентрация взвешенных частиц, коллоидов, растворенных органических и неорганических веществ.  Их необходимо удалять с помощью соответствующих методов предварительной очистки, чтобы продлить срок службы картриджей и повысить чистоту воды на выходе.  Идеально подходит обратный осмос (РО) или дистилляция.  Если предпочтительнее использовать деионизацию воды, то перед подачей в системы Super-Q воду необходимо предварительно отфильтровать, чтобы снизить биологическую нагрузку.

Требуется минимальное давление подаваемой воды 0,5 фунта на кв. дюйм (1 фут водяного столба). Максимальное давление подаваемой воды для систем Super-Q Plus составляет 15 фунтов на кв. дюйм (1 бар). Для поддержания давления подаваемой воды в этих пределах в системах необходим регулятор давления.
Температура подаваемой воды не должна превышать 40 °C (104 °F).
Для облегчения замены картриджей и обслуживания системы рекомендуется установить запорный клапан на линии подачи воды.

Рабочая температура: 5°C - 40°C (41°F - 104°)
Давление питательной воды: минимальное: 0,55 фунта на кв. дюйм (0,03 бар).
Максимальное: зависит от характеристик насоса.
Скорость потока: не более 12 л/мин.
Максимальное давление в системе: 80 фунтов на кв. дюйм (5,5 бар).
ПРИМЕЧАНИЕ. Настоятельно рекомендуется использовать полипропиленовые или полиэтиленовые трубки
по всей длине и обматывать резьбовые соединения тефлоновой лентой для герметизации резьбы.
Никогда не используйте трубную резьбу или силиконовые соединения.

Установка регулятора давления
Если давление подаваемой воды в систему Super-Q Plus превышает 15 фунтов на кв. дюйм (1 бар), установите регулятор давления (приобретается отдельно) перед входом в систему Super-Q Plus, соблюдая правильное направление потока. Регулятор давления может иметь входные и выходные соединения с наружной трубной резьбой 1/2 дюйма NPTF.
Таким образом, регулятор можно установить с помощью трубных фитингов с наружной трубной резьбой 1/2 дюйма NPTM на 1/2 дюйма
наружного диаметра.
Отрегулируйте регулятор так, чтобы давление на входе составляло от 0,5 фунта на кв. дюйм (0,03 бар) до 15 фунтов на кв. дюйм
(1 бар).

Соединения труб и трубок
Любые дополнительные трубопроводы должны быть выполнены из полипропилена или полиэтилена. Соединения следует зацементировать растворителем или уплотнить с помощью тефлоновой ленты. Для резьбовых соединений оберните наружную резьбу двойным слоем тефлоновой ленты внахлест, чтобы предотвратить протечки и облегчить демонтаж.
НЕ используйте резьбовой герметик. Он загрязнит поток воды, и вы не сможете получить воду нужного качества.
Входные соединения
Источник питательной воды (обратный осмос, деионизированная или дистиллированная вода)
подключается к входному разъему с помощью трубки с наружным диаметром 1/2 дюйма на Super-Q Plus.

Выходные соединения
В системах Super-Q Plus выходное отверстие системы оснащено трубным фитингом с внутренней резьбой 1/2 дюйма.
Он расположен на выпускном клапане.
В стандартных системах Super-Q выходное отверстие имеет резьбу 1/2 дюйма NPTF.
Если требуется выходная трубка для подачи воды, используйте инертные трубки, чтобы сохранить качество воды.

Установка дополнительного оборудования в стандартную систему Super-Q
Если вам нужна рециркуляционная система с несколькими точками водоразбора, вы можете установить специализированное устройство для получения воды высокой степени очистки на основе стандартной системы Super-Q.
Обратитесь в службу технической поддержки, чтобы подобрать компоненты, подходящие для вашего оборудования, поскольку правильно спроектированная система должна соответствовать следующим
требованиям, включая максимальное давление и скорость потока в системе, а также обеспечивать надлежащую подачу воды во все точки водоразбора:

A. Назначение компонентов
 Головка и корпус в сборе
 Все корпуса картриджей имеют одинаковую модульную конструкцию и состоят из литой головки со съемной цилиндрической чашей. В головках и корпусах установлены различные фильтрующие картриджи, которые при правильном подборе объединяются для получения воды высочайшего качества.
 Для использования ультрафильтрационного картриджа в последней чаше требуются дополнительные детали, которые поставляются в отдельном комплекте с каталожным номером ZWUFM0D01 (только для моделей с напряжением 115 В).
 Насос (системы Super-Q Plus) *
 Системы Super-Q Plus оснащены шестеренчатым насосом с избыточным давлением, который под давлением подает питающую воду в систему. Этот шестеренчатый насос с магнитным приводом используется для устранения проблем, связанных с заменой уплотнений, заливкой и утечкой. Он обеспечивает максимальный расход 12 л/мин (3 gpm) при максимальном давлении 55 фунтов на квадратный дюйм (3,8 бар).
ВНИМАНИЕ: Несмотря на то, что насос является самовсасывающим, никогда не запускайте его, не убедившись, что к насосу подключена надлежащая система подачи воды.
 Давление подаваемой в насос воды не должно превышать 15 фунтов на квадратный дюйм (бар). При необходимости в подающую магистраль перед насосом следует установить регулятор давления для контроля давления подаваемой воды.
* Стандартная система Super-Q должна быть оснащена насосом (не входит в комплект), мощность которого соответствует условиям эксплуатации.


Регулятор давления
 Регулятор давления, установленный на подающей магистрали, контролирует давление подаваемой воды в систему Super-Q Plus. Его следует настроить на уровень давления от минимально необходимого 0,5 фунта на кв. дюйм (0,03 бар) до максимально допустимого 15 фунтов на кв. дюйм (1 бар).

Измеритель качества воды в сборе
 Этот измеритель качества воды обеспечивает точное измерение удельного сопротивления воды в продукте Super-Q в режиме реального времени. Шкала измерителя имеет градуировку от 2 до 18
мом/см. Устройство оснащено внутренней температурной компенсацией для нормализации показаний при температуре 25°C (77°F) при температуре воды от 5°C до 40°C (от 40°F до 104°F).
В системах Super-Q Plus насос оснащен функцией автоматической рециркуляции, которая позволяет осуществлять рециркуляцию воды, когда главный выключатель питания находится в положении ON-1, а переключатель управления насосом находится в режиме ожидания. Такая рециркуляция, вызванная периодической работой (в режиме “ожидания”), позволяет пользователю постоянно получать воду высокой чистоты.
Датчик
 Датчик, расположенный сразу за последним корпусом, электрически подключен к измерительному прибору Meg-O-Meter. В процессе работы датчик постоянно измеряет удельное сопротивление воды при выходе продукта из последнего корпуса.

Главный выключатель питания (системы Super-Q Plus
Этот выключатель питания, расположенный на правой стороне панели счетчика Meg-O, имеет оба положения ВКЛ.-1, ВЫКЛ.-0. Переключатель, повернутый в положение ВКЛ.-1, приводит в действие насос и подает питание в цепь.
 Индикатор основного питания (системы Super-Q Plus)
 Этот зеленый индикатор питания расположен на лицевой стороне счетчика Meag-O и загорается, когда переключатель находится в положении ON-1.
 Переключатель управления работой (системы Super-Q Plus)
 Этот переключатель, расположенный на лицевой стороне измерительного блока Meg-O, управляет работой насоса. Для функционирования главный выключатель питания должен находиться в положении ON1.
Рабочее положение: В этом положении насос работает непрерывно. В зависимости от положения производственного клапана вода из продукта либо направляется к месту использования, либо постоянно циркулирует.
Режим ожидания: в режиме ожидания насос работает только во время автоматических циклов промывки, которые происходят каждые полтора часа и длятся 4,5 минуты.

Кнопка проверки
Кнопка проверки используется для проверки исправности мегаомметра в сборе.  При нажатии кнопки проверки мегаомметр в сборе должен показывать значение 10 МОм·см.  Для систем Super-Q Plus проверку следует проводить, когда переключатель управления работой находится в положении «Работа».  Производственный клапан (системы Super-Q Plus) Этот клапан с ручным управлением, расположенный справа от датчика, направляет поток воды в одном из двух направлений: к месту использования или в рециркуляционный контур системы.  Стандартные системы, в которых предусмотрен рециркуляционный контур, должны быть оснащены аналогичным клапаном.  Клапан открыт, когда ручка повернута против часовой стрелки в положение «Вода», что позволяет воде поступать к конечному фильтру или к месту использования.  Клапан закрыт, когда ручка направлена вверх, в положение рециркуляции, что позволяет воде циркулировать по системе, поддерживая высокое качество воды.  ПРИМЕЧАНИЕ. Если в какой-то момент клапан будет разобран, убедитесь, что он собран правильно.
Манометр
Манометр используется для контроля давления нагнетания насоса. Максимальное  давление в системе составляет 80 фунтов на кв. дюйм (5,5 бар). Не затягивайте манометр слишком сильно. Для обеспечения герметичности резьбу следует обмотать одним или двумя витками тефлоновой ленты.
Вентиляционный клапан
Этот вентиль с ручным управлением, расположенный на входе в верхнюю часть корпуса, используется для удаления воздуха из емкостей корпуса, который может препятствовать полному смачиванию мембранного картриджа, снижая его эффективность.
