Описание

Автоматическая система для анализа размера ДНК / РНК с оптимизированными наборами реагентов. Позволяет проводить качественный (определение размера) и количественный анализ продуктов полимеразной цепной реакции, фрагментов рестрикции ДНК, синтетических олигонуклеотидов; определение уровня экспрессии генов, идентификацию и количественный анализ транскриптов, контроль качества синтезированной in vitro матричной РНК, контроль чистоты выделенной РНК и т.п.

Система поддерживает добавление образцов во время текущих циклов анализа, что значительно улучшает удобство использования по сравнению с предыдущей моделью (MCE-202 MultiNA).

Новые аналитические функции позволяют использовать прибор в широком спектре применений, включая проверку качества библиотек для секвенирования нового поколения и общей РНК, проверку чистоты мРНК и обнаружение мутаций для редактирования генома, а также различные задачи генотипирования.

Простой и эффективный рабочий процесс

Анализатор MultiNA II разработан с учетом потребностей пользователя, обеспечивает эффективный и надежный анализ с помощью простых операций. Интуитивно понятное программное обеспечение предоставляет четкие процедуры для автоматического анализа, значительно повышая производительность лаборатории.

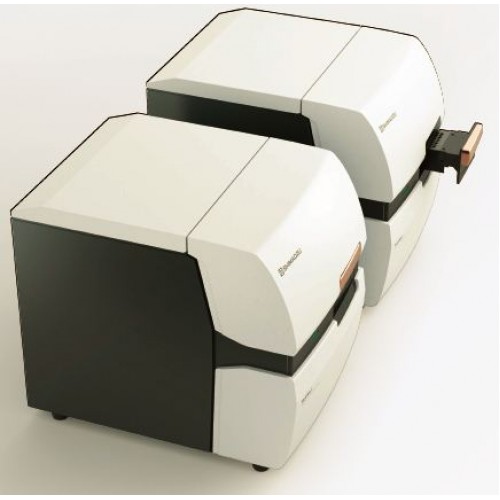

MultiNA II MCE-301 Система электрофореза на микрочипах для анализа ДНК / РНК

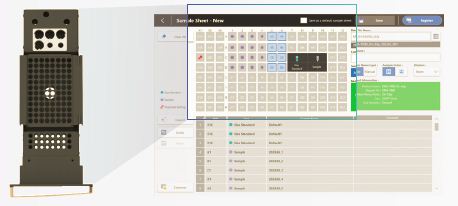

ШАГ 1. График анализа регистра надежности.

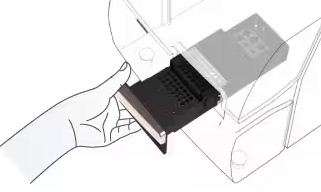

Благодаря возможности извлечения штативов для образцов из прибора для работы с ними, образцы можно регистрировать, обеспечивая при этом их правильную обработку. Программное обеспечение позволяет выбирать последовательность анализа, сохранять, импортировать и экспортировать расписания с помощью интуитивно понятных операций.

ШАГ 2. Размещение образцов и реагентов.
Просто поместите образцы и реагенты в лоток, вставьте лоток в систему и начните анализ.

MultiNA II MCE-301, Microchip Electrophoresis System

ШАГ 3. Повышение эффективности работы
Нажмите кнопку «Пуск». Все этапы, от дозирования образцов до промывки микрочипа, выполняются системой автоматически. Данные отображаются последовательно, начиная с образца, который анализируется в данный момент, поэтому результаты можно проверить немедленно.

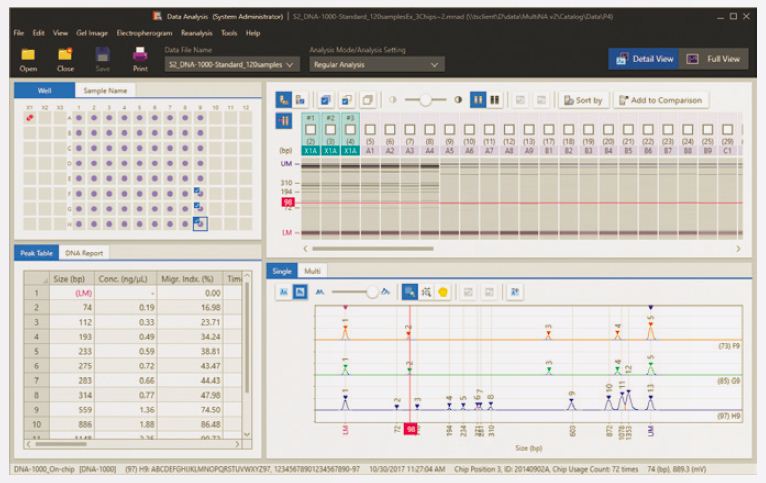

Удобство проверки результатов анализа　

Интуитивно понятное программное обеспечение для анализа данных позволяет мгновенно подтвердить интересующую целевую информацию.

MultiNA II MCE-301 Система электрофореза на микрочипах для анализа ДНК / РНК

Автоматическое разведение образцов

Образцы можно разбавлять очищенной водой, чтобы обеспечить концентрацию в пределах диапазона количественно определяемых концентраций. Система может автоматически разбавлять образцы до заданного уровня концентрации (5-, 10- или 20-кратное разбавление).

Функция разбавления поддерживается для 48 образцов. Пробирки для дозирования разбавленных образцов требуются отдельно.

MultiNA II MCE-301 Автоматическое разведение образцов

Добавление образцов в процессе анализа

Во время анализа систему можно приостановить, чтобы добавить до 120 образцов. Это особенно полезно при анализе образцов от нескольких пользователей, поскольку аналитику не нужно готовить все образцы одновременно или ждать завершения текущего анализа.

Изменение порядка изображений геля

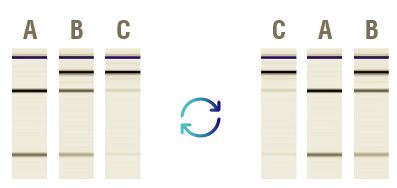

Изображения гелей можно располагать в любом порядке, независимо от фактической последовательности анализа образцов.

MultiNA II MCE-301 Изменение порядка изображения геля

Сравнение /анализ прошлых данных

Для сравнения можно отображать прошлые данные рядом с текущими. Даже данные, полученные с помощью предыдущей модели (MCE-202 MultiNA), можно загрузить и проанализировать.

Автоматизация значительно сокращает время анализа

Анализ можно начать через 10 минут после подготовки. Полностью автоматический анализ значительно сокращает время работы. Кроме того, система позволяет проводить анализ в течение ночи, что дает время для сосредоточения на исследованиях или бизнес-процессах.

MultiNA II MCE-301 Сокращение времени пробоподготовки и измерения

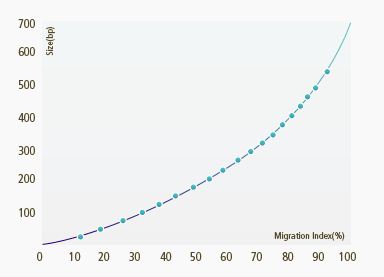

Калибровочные кривые, используемые для автоматического прогнозирования

Прогнозируемые размеры и концентрации рассчитываются автоматически для получения объективных численных результатов. Каждый анализ корректируется с использованием внутреннего стандартного реагента для получения достоверных данных.

MultiNA II MCE-301 Калибровочные кривые

Удобство использования данных

Специализированное программное обеспечение для анализа данных обладает разнообразными функциями для поддержки обработки данных в зависимости от конкретных задач.

Расширенные аналитические функции

Индекс целостности РНК (RII)

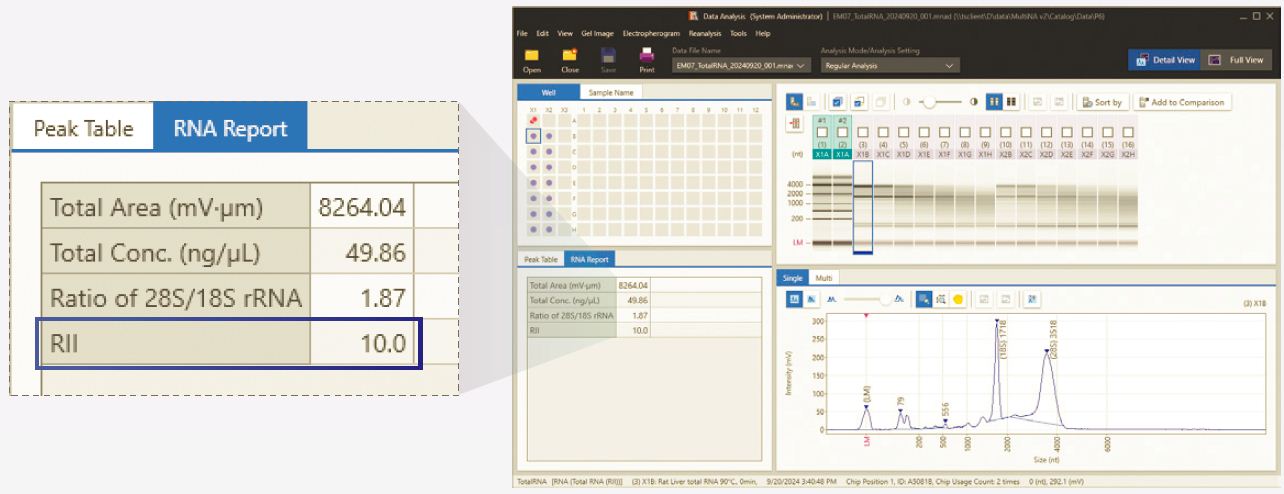

Выделенная РНК продолжает разлагаться с течением времени. Системы MultiNA могут рассчитывать значения RII в качестве независимого метода оценки. Корреляция со значениями индекса целостности, рассчитанными системами, отличными от Shimadzu, имеет коэффициент детерминации 0,95 или выше.

MultiNA II MCE-301 : Индекс целостности РНК (RII)

Анализ мРНК: используется для анализа чистоты

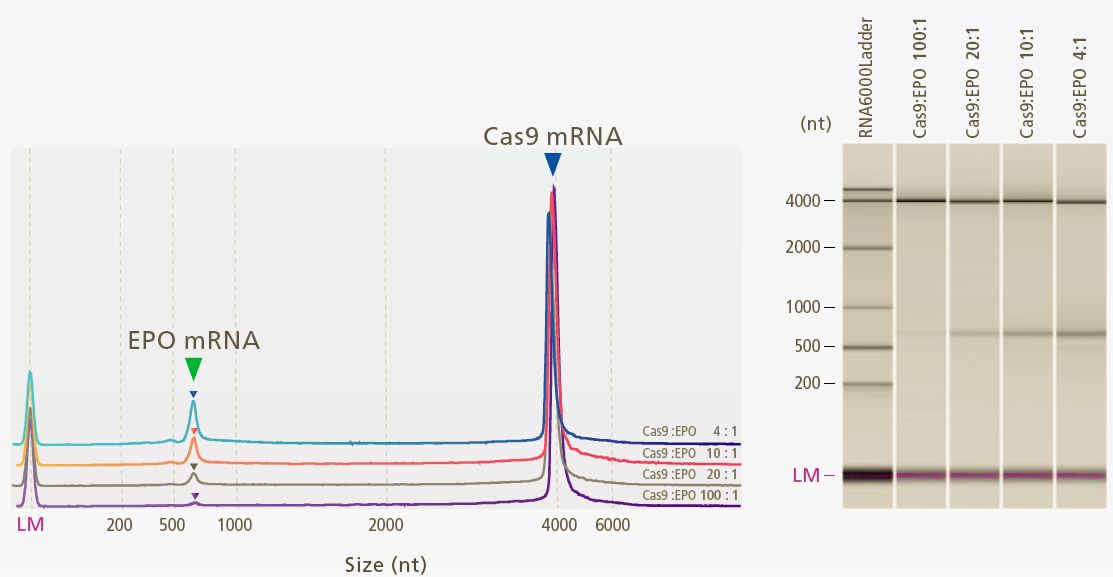

Смеси мРНК Cas9 (4522 нуклеотида) и мРНК EPO (859 нуклеотидов), приготовленные в соотношениях концентраций 4:1, 10:1, 20:1 и 100:1, были проанализированы с помощью прибора MultiNA. мРНК EPO четко обнаруживалась при всех соотношениях.

MultiNA II MCE-301 Анализ мРНК: используется для анализа чистоты

Анализ ДНК-дактилоскопии

При анализе с использованием положительного контроля наличие/отсутствие каждого фрагмента ДНК в образцах может определяться автоматически. После анализа результаты могут быть представлены в виде сводного списка или сгруппированы с другими образцами того же типа.

MultiNA II MCE-301 : Анализ ДНК дактилоскопии

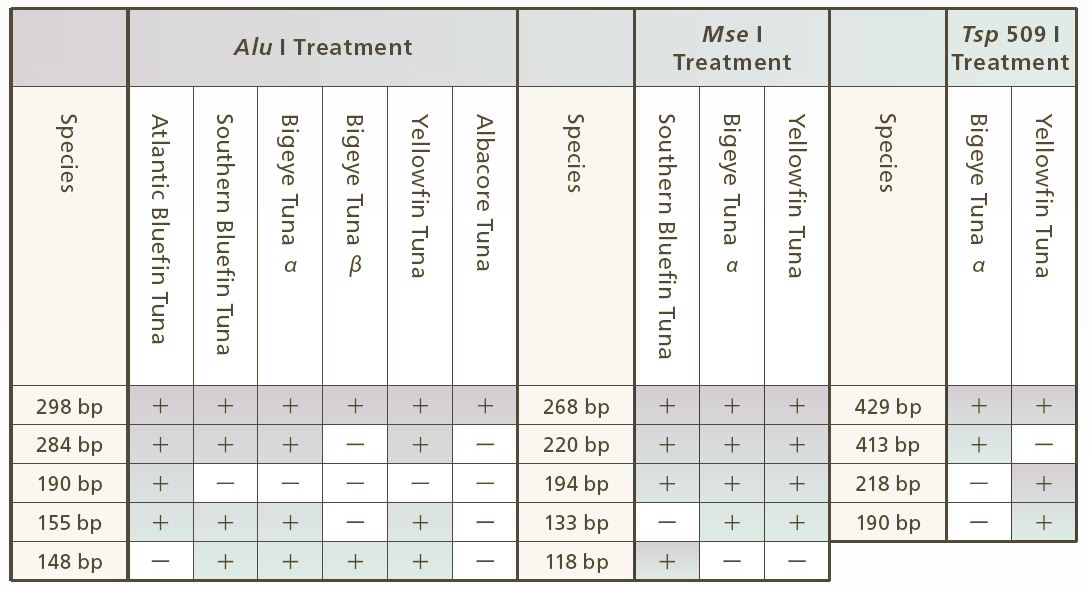

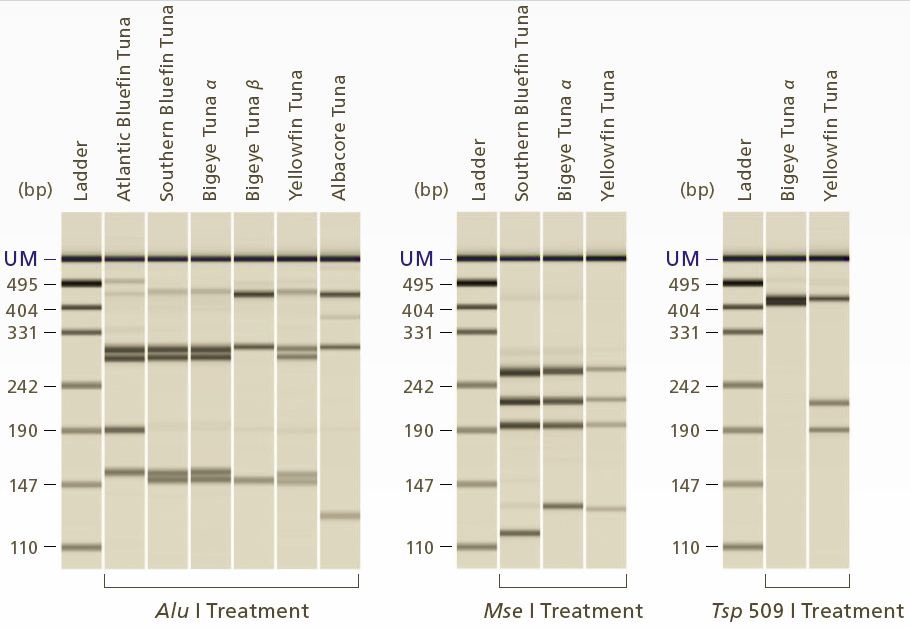

ПЦР-RFLP-образцы тунца

MultiNA II MCE-301 : ПЦР-RFLP-образцы тунца

Образцы различных видов мяса тунца

Интуитивно понятное программное обеспечение

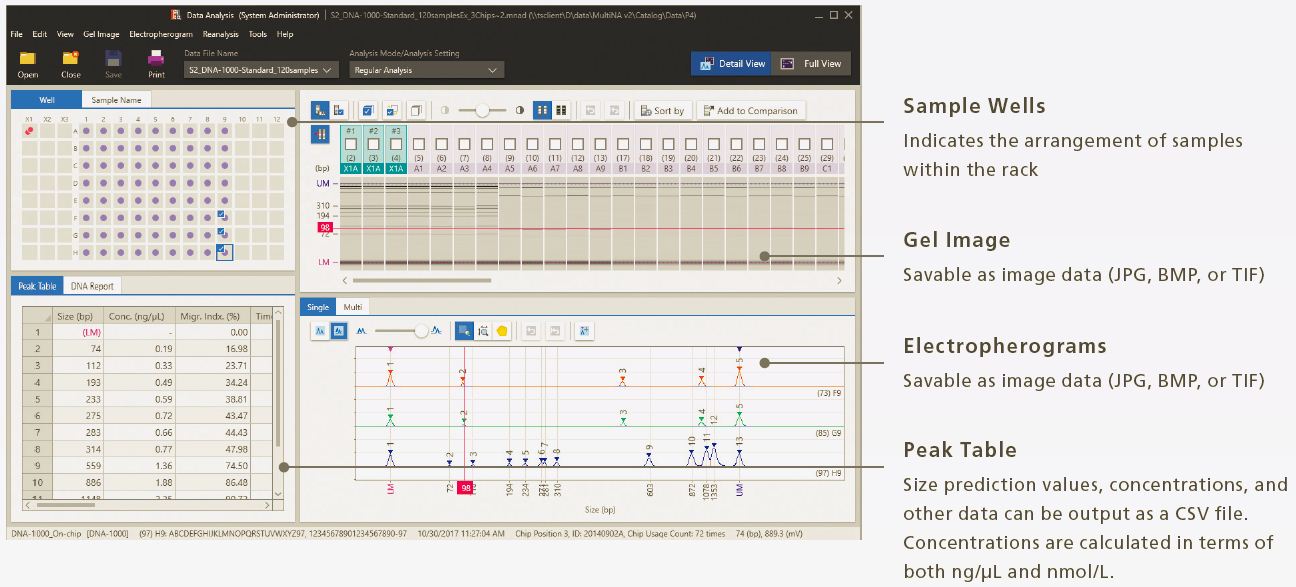

Помимо перегруппировки изображений гелей, легко отображать значения прогнозируемого размера в виде шкал размеров (красные линии) на изображениях гелей или электрофореграммах.

MultiNA II MCE-301 : Интуитивно понятное программное обеспечение

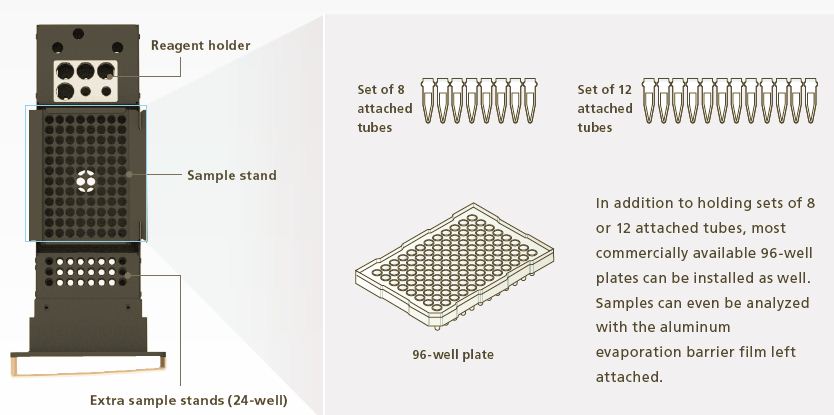

Съемная подставка для образцов

Вмещает до 96 планшетов. Можно загрузить до 2 типов наборов реагентов в смешанном порядке.

MultiNA II MCE-301 Съемная подставка для образцов

Расширяемый спектр применения

Редактирование генома

Функциональные возможности группового анализа и анализа соотношения молярных концентраций обеспечивают мощную поддержку при скрининге образцов с отредактированным геномом.

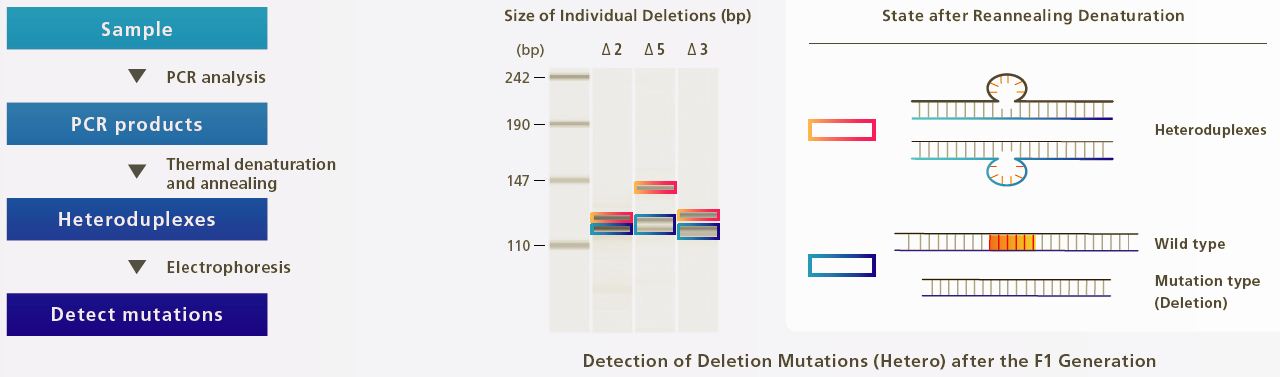

Выявление делеционных мутаций, вызванных инструментами редактирования генома

Наличие инструментов редактирования генома позволило проводить генетическую модификацию биологических организмов. Вследствие этого исследовательская деятельность, связанная с редактированием генома, быстро расширилась. Анализ подвижности гетеродуплексов — это быстрый, простой и недорогой метод оценки внесения мутаций. Поскольку электрофорез гетеродуплексной ДНК, как правило, характеризуется более медленной подвижностью, его можно использовать для определения наличия/отсутствия мутаций и генотипа.

MultiNA II MCE-301 : Выявление делеционных мутаций

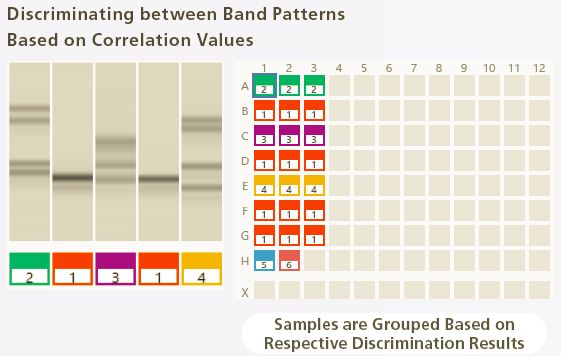

Групповой анализ

Значения коэффициента корреляции рассчитываются на основе результатов анализа подвижности гетеродуплексов для каждого образца, после чего образцы с одинаковым типом мутации группируются. Таким образом, различие между гомо- и гетеротипами, а также между типами мутаций, которое ранее осуществлялось визуально, теперь может быть обнаружено автоматически и отображено в виде единого списка.

MultiNA II MCE-301 : Групповой аназиз

Анализ молярного соотношения концентраций

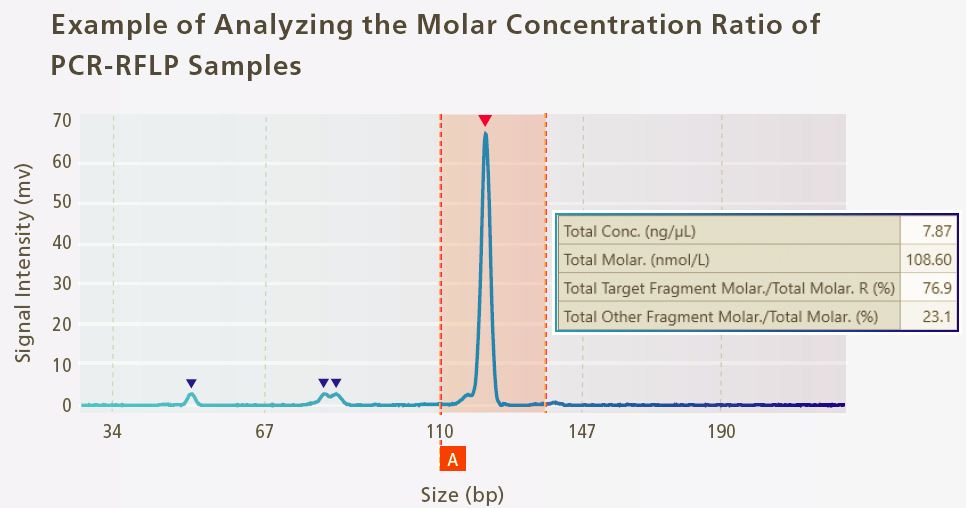

Указав целевой диапазон размеров, можно рассчитать молярное соотношение концентраций пиков (полос) в этом диапазоне размеров. Мутационная активность разработанного инструмента редактирования генома может быть количественно оценена путем анализа HMA, анализа Cel-I, ПЦР-RFLP и других данных.

Аналитический интеллект - это новая концепция для аналитических приборов, предлагаемая компанией Shimadzu. Он обеспечивает работу систем и программного обеспечения так же, как это делал бы опытный специалист, автоматически определяя, являются ли состояние системы и результаты приемлемыми или нет, предоставляя обратную связь пользователям и устраняя проблемы. Он также обеспечивает надежность данных, компенсируя любые различия в уровне знаний или опыта пользователей приборов.

MultiNA II MCE-301 : Анализ молярного соотношения концентраций

NGS

Благодаря высокочувствительному набору, функции анализа мазков и интеграции РНК

Контроль качества библиотек NGS

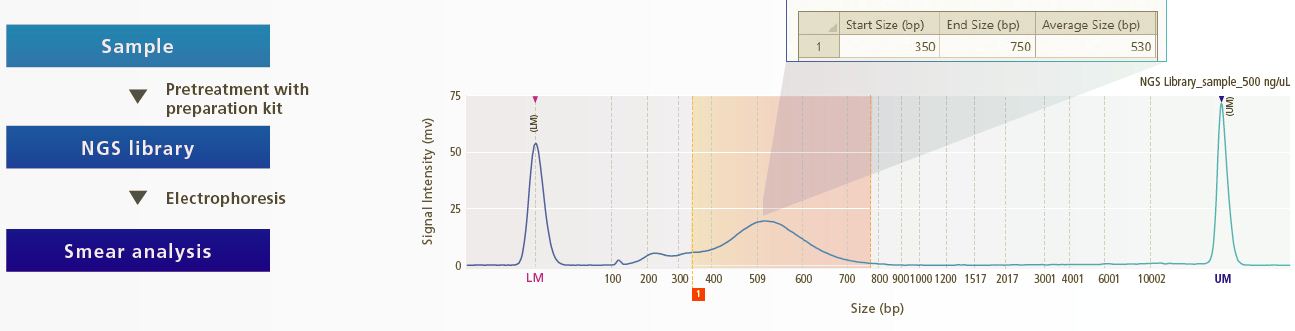

Для получения качественных результатов при использовании секвенаторов нового поколения (NGS) необходимо правильно понимать распределение и концентрацию размеров в библиотеке NGS. Функция анализа размытия может быть использована для расчета средних значений размера и концентрации. В сочетании с высокочувствительным набором данных данные библиотеки могут быть оценены для концентраций до 5 пг/мкл.

MultiNA II MCE-301 : Контроль качества библиотек NGS

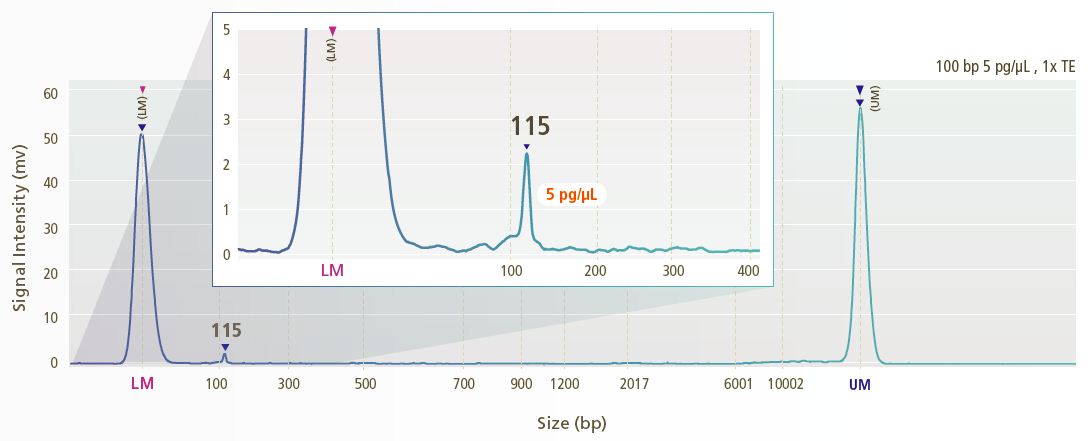

Комплект высокой чувствительности

В сочетании с высокочувствительным набором реагентов данные библиотеки можно анализировать при низких концентрациях.

MultiNA II MCE-301 : Комплект высокой чувствительности

Генотипирование

Функция ДНК-дактилоскопии позволяет легко идентифицировать генотипы.

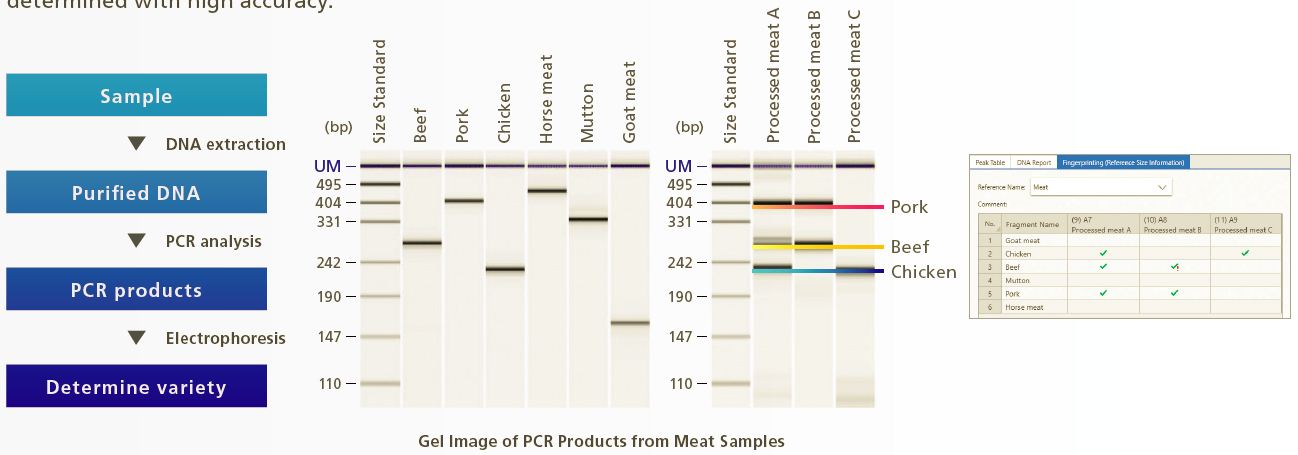

Определение типа мясных продуктов

Генетический анализ может помочь если сложно определить тип мяса по внешнему виду и текстуре. Например, в зависимости от свежести и стадии обработки мяса, определить его тип может быть непросто, но с помощью ПЦР-анализа в сочетании с обработкой рестрикционными ферментами тип мяса можно определить с высокой точностью.

MultiNA II MCE-301 : Определение типа мясных продуктов

Эко-функции, энергосбережение

Модель MultiNA II имеет на 15 % уже и на 27 % короче предыдущей модели (при открытой передней дверце). Это упрощает установку и требует меньше места в лаборатории, что делает их подходящими даже для ограниченных лабораторных пространств.

MultiNA II потребляет на 60 % меньше очищенной воды для промывки, что помогает уменьшить объем жидких отходов и их воздействие на окружающую среду.

Потребление энергии было снижено до 70 % по сравнению с предыдущей моделью. Это не только снижает эксплуатационные расходы во время анализа, но и способствует достижению безуглеродного общества за счет сокращения выбросов CO₂ .

Технические характеристики MultiNA II MCE-301

Разрешение	5 bp (25 - 100 bp), 5 % (100 - 500 bp), 10 % (500 - 1000 bp), или 20 % (1000 t- 12000 bp)
Точность определения размеров	DNA-500 kit: ±5 bp (25 - 100 bp) or ±5 % (100 to 500 bp) DNA-1000 kit: ±15 % (100 - 1000 bp) DNA-12000 kit: ±15 % (100 - 12000 bp) DNA-HS12000 kit: ±15 % (100 - 12000 bp)
Поддерживаемые количества образцов	2 - 50 _L для ДНК анализа or 3 - 25 _L для РНК анализа
Габаритные размеры	375 × 520 × 452 мм
Масса	39 кг
Электропитание	100 - 240 В при 300 ВА макс.

Расходные материалы

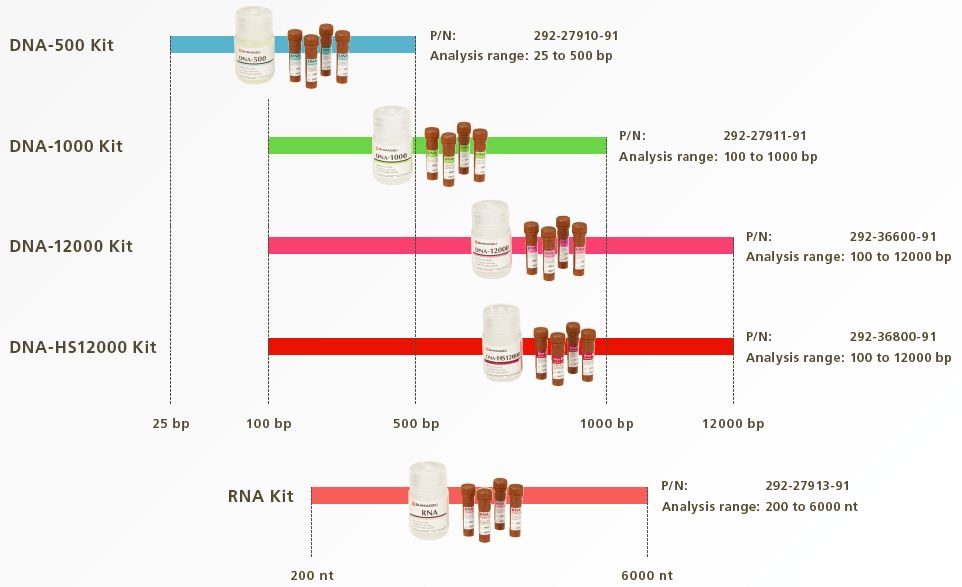

Наборы реагентов для широкого спектра приложений

Расходные материалы для MultiNA II MCE-301

Микрочип

P/N 292-36010-41

P/N 292-36010-58

Может использоваться для всех наборов реагентов. Может использоваться повторно благодаря промывке системой.

Набор для очистки микрочипов

P/N: 292-35925-91

Очистка микрочипов с помощью этого набора позволяет удалить адсорбированные компоненты и улучшить (или восстановить) эффективность разделения микрочипов.

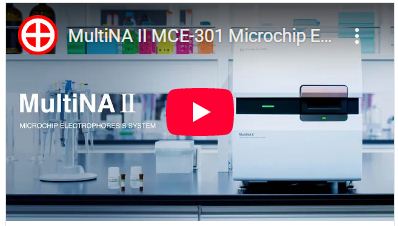

Видеообзор MultiNA-II MCE-301
