Потоковый TOC-анализатор TOC-1000e для контроля качества чистой воды работает по методу УФ-окисления и измерения электропроводности для достоверного и точного определения содержания органических веществ.

Для окисления органических соединений с помощью УФ-излучения в анализаторе органического углерода TOC-1000e впервые в мире используется мощная эксимерная (безртутная) лампа, которая в сочетании с новой технологией Shimadzu «Active-Path» обеспечивает высокую производительность измерений.

Конструкция прибора позволяет выполнять периодическое обслуживание один раз в год без использования специальных инструментов. Сертифицированные стандартные образцы и пробоотборник для виал дают возможность проводить калибровку и квалификацию прибора непосредственно на месте установки.

Интеллектуальный пользовательский интерфейс с большой сенсорной панелью обеспечивает исключительное удобство в управлении. Высокочувствительный метод УФ-окисления и измерения электропроводности соответствует требованиям Американской и Европейской Фармакопей в части контроля качества ультрачистой воды.
Встроенные функции безопасности поддерживают соответствие рекомендациям FDA 21 CFR Part 11.​

TOC-1000e - первый в мире ТОС-анализатор, в конструкции которого используется безртутная эксимерная лампа

Эскимерная лампа представляет собой разновидность газоразрядной ламы с длиной волны излучения 172 нм. Новая технология Shimadzu «Active-Path», которая реализована в анализаторе, обеспечивает эффективную передачу энергии от лампы к образцу и его УФ-облучение. Новая технология является экологически чистой и обеспечивает надежное окисление органических веществ и одновременно и высокую производительность измерений.

• Линия потока пробы интегрирована в лампу
• Для более эффективного УФ-облучения линия потока пробы находится непосредственно внутри лампы
• Простота конструкции потока сводит к минимуму загрязнение и вывод образца
• Внешний материал лампы блокирует УФ-излучение, что предотвращает случайную травму глаз и нежелательное образование озона.

Интеллектуальный пользовательский интерфейс и большой сенсорный дисплей обеспечивают удобство работы, выполнение всех операций и отображение полученных результатов. Индикатор четко показывает состояние анализатора: режим ожидания, выполнение измерений или предупреждение.

Гибкость установки

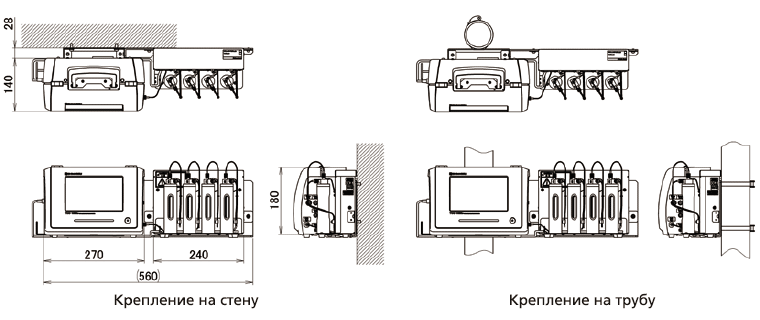

Компактный и легкий eTOC можно установить на стол или прикрепить к стене или к трубе с помощью кронштейна. В любом случае сбоку можно установить пробоотборник для калибровки анализатора на месте.



Периодичность обслуживания составляет один год, при этом нет необходимости в специальных инструментах

В период регулярного технического обслуживания единственные детали, требующие замены, — это эксимерная лампа и головка насоса. Замена и установка осуществляются через фронтальную дверцу анализатора без каких-либо дополнительных инструментов.

Калибровка и квалификация ТОС-анализатора осуществляется с помощью пробоотборника.
Доступны сертифицированные стандартные образцы.

Дополнительный пробоотборник для виал позволяет откалибровать или провести квалификацию ТОС-анализатора непосредственно на месте установки. Пробоотборник рассчитан на четыре стандартных раствора для построения калибровочных кривых по четырем точкам. Также доступны сертифицированные стандартные образцы, которые подходят для калибровки, квалификации или проведения испытания на пригодность системы. Пробоотборник и стандартные растворы позволяют упростить и повысить надежность калибровки и процедуры квалификации прибора.

ТОС-анализатор TOC-1000e с пробоотборником для виал (опция)

Сертифицированные стандартные образцы



Экспорт данных в удобном для чтения формате

 Экспорт данных в текстовом (CSV) или PDF-формате через USB

■ Текстовый файл

Результаты преобразовываются в файл, в котором значения разделены запятыми (CSV) или табуляцией. Чтение файла возможно с помощью программы для работы с электронными таблицами.

■ Ежедневный отчет (файл PDF)

Результаты измерений представлены в табличном и графическом виде.

■ Вывод на печать

Возможен вывод результатов на печать (опционально).
Для получения информации о совместимых принтерах свяжитесь с представителем компании Shimadzu.

■ Аналоговый и цифровой интерфейс ввода/вывода данных

Используя интерфейс ввода/вывода данных (опционально), можно экспортировать измеренные значения для уведомления пользователя о результатах измерения, сигналах тревоги или событиях.



Просмотр/получение данных через веб-браузер

Подключив анализатор eTOC к сети, можно удаленно проверять результаты через веб-браузер с ПК или планшета. Никакого специального программного обеспечения не требуется. Данные также можно загрузить в виде файла. Даже если приборы установлены в разных местах, обычный просмотр можно выполнять с помощью одного ПК или планшета.





Соответствие нормативным требованиям

Метод УФ-окисления и измерения электропроводности позволяет проводить высокочувствительные измерения в рамках простой конструкции прибора. Система обеспечивает высокую чувствительность с пределом обнаружения 0,1 мкг/л и подходит для контроля качества ультрачистой воды, а также соответствует требованиям Американской и Европейской Фармакопей.



Устройство и принцип измерения

1. Выключите лампу, запустите поток пробы и измерьте электропроводность для неокисленной пробы.
2. Остановите поток пробы и включите лампу для окисления органических веществ в пробе.
3. Выключите лампу и запустите поток пробы, чтобы измерить электропроводность окисленной пробы.
4. Рассчитайте значение TOC на основе разницы значения электропроводности



Стабильность и воспроизводимость при проведении измерений

Результаты непрерывных измерений показателя ТОС ультрачистой воды в течение 24 часов демонстрируют стабильность при измерении показателя ТОС на уровне 5 мкг/л



Функции безопасности при работе с данными

Аутентификация пользователя и контроль прав доступа

Аутентификация пользователя осуществляется на основе идентификатора и пароля. Права доступа пользователей контролируются в соответствии с четырьмя уровнями: «Администратор», «Основной пользователь», «Пользователь» или «Гость».

Журнал операций / событий

Все операции, выполняемые операторами, сигналы тревоги на основе измеренных значений, ошибки прибора и другие события записываются в журнал. Для просмотра истории журнала можно использовать фильтры по «Категории», например «Сигналы тревоги» или «Ошибки прибора». Описания часто выполняемых операций и их причины можно зарегистрировать заранее, а затем при необходимости отозвать.

Управление данными

Отчет с результатами измерений за день и журнал операций можно ежедневно экспортировать через сеть в базу данных LabSolutions DB/CS, которая позволяет управлять данными с нескольких анализаторов eTOC и других аналитических приборов.





Место для установки

TOC-1000e



TOC-1000e в комплекте с пробоотборником (опционально)



Технические характеристики

Модель	TOC-1000e
Измеряемые показатели	TOC, удельная электропроводность (или удельное сопротивление), температура
Метод измерения	УФ-окисление и измерение электропроводности
Требования к образцу	Температура: от 10 до 50 °C Скорость потока: от 30 до 500 мл/мин Удельная электропроводность: 2 мкСм/см или ниже
Цикл измерения	2,5 мин; 5 мин; 10 мин; 15 мин; 30 мин; 1 ч; 2 ч;  4 ч; 12 ч; 24 ч
Диапазон измерений	TOC: от 0 до 2000 мкг/л Удельная электропроводность: от 0,023 до 206 мкСм/см (без температурной коррекции) Температура: от 10 до 50 °C
Предел обнаружения	TOC: 0,1 мкг/л
Точность	TOC: ± 5 % (500 мкг/л глюкоза) Удельная электропроводность: ± 2 % (147 мкСм/см при 25 °C) Температура: ± 0,5 °C (при 25 °C)
Воспроизводимость	TOC: CV ≤ 1 % или SD ≤ 0,3 мкг/л
Линейность	TOC: R2 ≥ 0,98
Калибровка*2	Автоматическое построение калибровочной кривой по 4 точкам
Вывод данных	Устройство флэш-памяти с разъемом USB, принтер, LAN (файл или интернет), протокол Modbus (TCP/IP), аналоговый вывод данных*3 или контактный*3
Аналоговый вывод данных*3	от 4 до 20 мA, три изолированных вывода для TOC, электропроводности, удельного сопротивления и температуры
Контактный вывод данных*3	Аварийные сигналы: аварийный сигнал касательно измеренного значения, аварийный сигнал устройства, серьезный сбой или отключение электропитания Событие: готовность к измерению, измерение и синхронизация аналогового сигнала
Контактный ввод данных*3	Начало измерений
Дисплей	7-дюймовая цветная сенсорная панель
Класс защиты	IP33
Требования к месту установки	В помещении при температуре окружающей среды от 10 до 40 °C Варианты установки: настольный, настенный * 4 или крепление на трубу*4
Требования по электропитанию	от 100 до 240 В, 50/60 Гц
Габаритные размеры	(Ш)270 × (Д)140 × (В)180 мм
Масса	Порядка 2,88 кг



*1: Указанные технические характеристики достигаются при условии надлежащей эксплуатации прибора
*2: В случае использования опционального пробоотборника
*3: В случае использования дополнительного внешнего интерфейса ввода/вывода данных
*4: В случае использования дополнительного комплекта кронштейнов
