Спектральный диапазон 7 800–350 см^-1. Разрешение 0,9; 2; 4; 8; 16 см^-1. Интерферометр Типа Майкельсона с углом падения 30° , оснащенный передовой системой динамического выравнивания. Высокотемпературный керамический источник излучения. Светоделитель - Пластина КВr с германиевым покрытием. Детектор - IRSpirit-TX: термостабилизированный детектор DLATGS / IRSpirit-LX: детектор LiTaO_3. Соотношение сигнал/шум - IRSpirit-TX: 30000:1 (KBr); 23000:1 (KRS-5) / IRSpirit-LX: 13000:1 (KBr); 10000:1 (KRS-5).

ИК-фурье спектрометр IRSpirit-X - это самый маленький и легкий FTIR-прибор от Shimadzu с компактным дизайном. Он обладает высочайшей чувствительностью в своем классе компактных инструментов, предлагая FTIR-анализ с идеальным балансом производительности и удобства использования.

ИК-Фурье спектрометр IRSpirit-X -обеспечивает исключительную надежность при анализе примесей, идентификационных тестах и ​​количественных измерениях.

Области применения прибора включают анализ сырья, судебную экспертизу, экологию, продукты питания, фармацевтику, косметику, упаковку и покрытия.

Особенности ИК-фурье спектрометра IRSpirit-X

ИК-Фурье спектрометр IRSpirit-X -обеспечивает исключительную надежность при анализе примесей, идентификационных тестах и ​​количественных измерениях.

Упрощена функция FTIR:

• Встроенная макропрограмма IR Pilot™.
• Функция Spectrum Advisor.
• Программа анализа загрязняющих веществ.
• Программа тестирования идентификации.

Простое управление, гарантированные результаты

• Простое управление макросом – Всего одним щелчком мыши запускается рутинная работа

• Сбор и анализ данных EDX и FTIR с одного компьютера

Серия IRSpirit-X представлена тремя модификациями - IRSpirit-TX, IRSpirit-LX и IRSpirit-ZX

Прочная оптика разработана таким образом, чтобы обеспечить надежное использование системы даже в суровых температурных и влажностных условиях.

Особенности серии IRSpirit-X:

• Самое высокое в своем классе спектральное качество обеспечивает надежную химическую идентификацию.
• Герметичный интерферометр, рассчитанный на работу в условиях высокой влажности, защищает оптику, обеспечивая высокое отношение сигнал / шум и помогая прибору работать долгие годы. Оптика заключена в алюминиевый корпус, отлитый под давлением.
• Прочная оптика обеспечивает надежную работу системы даже в суровых условиях температуры и влажности. Конденсат не образуется.
• Высокая надежность и долговечность благодаря влагостойкой конструкции.
• Обладает динамической юстировкой 5000 раз в секунду и керамический источник света высокой яркости.
• Функция мониторинга состояния прибора непрерывно отслеживает и управляет информацией об источнике света, полупроводниковом лазере, влажности внутри прибора, соединении оконной пластины (блокировке) и принадлежностях.
• Функция контроля состояния включает в себя электрические и бумажные индикаторы. Состояние прибора автоматически проверяется при запуске, а результаты сохраняются в отчете. Эта функция особенно удобна для управления прибором. Также включены программы валидации, соответствующие требованиям Фармакопеи, удобные для проведения плановых проверок.
• Функция автоматической самодиагностики проверяет сигнальную систему и оптику во время инициализации прибора. Она получает разнообразную информацию и автоматически выводит результаты в один файл, что упрощает управление прибором. Также можно проверить историю состояния прибора.
• Благодаря компактным размерам и особенностям конструкции, ИК-Фурье спектрометры серии IRSpirit-X могут быть установлены в труднодоступных местах, например, в перчаточных боксах. Даже в узких помещениях можно измерять пробы, установив прибор торцом к оператору. При этом, доступна кнопка запуска, а индикатор влажности виден с обеих сторон. Кроме того, основной блок ATR crystal и FTIR расположены на одной высоте. Таким образом, образцы можно помещать непосредственно на насадку ATR, которая интегрирована с отсеком для образцов, что избавляет от необходимости резать большие образцы.
• Несмотря на то, что размер корпуса меньше листа бумаги формата А3, ширина отсека для образцов такая же, как и в моделях более высокого класса. Отсек для образцов стандартного размера позволяет использовать аксессуары, произведенные как Shimadzu, так и сторонними производителями, в том числе различные принадлежности для ATR и микроскопы FTIR, для решения любых аналитических задач. Многие аксессуары доступны с системой микросхем автоматического распознавания, позволяющей автоматизировать FTIR-тестирование и настройку параметров. Это расширяет возможности безопасности для регулируемых сред, уменьшая при этом ошибки, связанные с пользователями и средой. Кроме того, в комплект поставки входит программное обеспечение для рабочих процессов на основе макросов (IRPilot) с широкими возможностями настройки, чтобы помочь новичкам и обычным пользователям выполнять безошибочные измерения, просто следуя подсказкам.
• Доступен широкий спектр аксессуаров - Аттенуированное полное отражение (ATR), FTIR-микроскоп, измерение отражения (диффузное и зеркальное), комплект для отбора твердых проб, комплект для отбора проб жидкости, комплект для измерения газа и многое другое, включая специальные аксессуары
• Аксессуар для ATR значительно сокращает время анализа по сравнению с традиционным методом таблеток формирования таблеток KBr.
• ИК-Фурье-микроскоп (также называемый ИК-микроскопом) позволяет проводить измерения очень маленьких образцов микронного размера. Эти образцы включают микропластик, загрязняющие вещества в печатных платах и ​​отложения в трещинах оборудования, и это лишь некоторые из них.

Для моделей IRSpirit-TX/LX – применяется светоделитель KBr (с относительной влажностью до 70%).

В модели IRSpirit-TX/LX дополнительно может быть установлен электрический осушитель воздуха.

Встроенный осушитель воздуха удаляет влагу изнутри интерферометра электролитическим способом с помощью твердой полимерной электролитической мембраны. Он поддерживает низкий уровень влажности внутри интерферометра, не оставляя источник света включенным. Использование только осушителя позволяет снизить энергопотребление примерно на 90 % по сравнению с работой источника света в постоянно включенном состоянии.

Для модели IRSpirit-ZX предусмотрен светоделитель ZnSe.

Диапазон измеряемых волновых чисел для светоделителя ZnSe : от 6000 до 550 см^-1.

С моделью IRSpirit-ZX используется оконная пластина KRS-5 (с относительной влажностью до 90%).

Электрический осушитель воздуха в IRSpirit-ZX модели не требуется, поскольку используемый в разделитель лучей на основе ZnSe обладает высокой устойчивостью к влажности.

Высокая надежность

Высокая стабильность и пропускная способность

Имеет динамическое выравнивание со скоростью 5000 раз в секунду и керамический источник света высокой яркости)/

Высокая чувствительность, сопоставимая с моделями общего назначения (IRSpirit-T)

Детектор DLATGS с функцией контроля температуры

Содержание силиконового масла в парафиновом масле (1,0%) было получено путем пятикратного повторения метода НПВО с однократным отражением. Данные, полученные с помощью детектора DLATGS с контролем температуры, показаны слева, а данные, полученные с помощью детектора DLATGS без контроля температуры, показаны справа. Внутреннее тепло в приборе и температура окружающей среды вызвали большие колебания исходных данных без контроля температуры. Напротив, использование детектора с контролем температуры привело к получению данных с высокой повторяемостью.

Мониторинг состояния прибора

Состояние прибора автоматически проверяется при запуске, а результаты сохраняются в отчете. Эта функция особенно удобна для управления приборами. Также включены программы, соответствующие фармакопее, удобные для обычных проверок.

Функция самодиагностики

Функция автоматической самодиагностики проверяет сигнальную систему и оптику во время инициализации прибора. Он получает различную информацию и автоматически выводит результаты в один файл, что упрощает управление прибором. Также можно подтвердить историю статуса инструмента.

Функция монитора состояния

Эта функция постоянно контролирует и управляет информацией об источнике света, полупроводниковом лазере, влажности внутри прибора, соединении оконной пластины (блокировке) и принадлежностях.

Технические характеристики ИК фурье спектрометра IRSpirit

Встроенное ПО IR Pilot: простота и легкость измерений

Встроенное ПО IR Pilot: простота и легкость измерений

• Включает программный модуль по идентификации веществ, что значительно упрощает процедуру анализа
• Включает программу оценки на соответствие/несоответствие соединения стандарту

Стандартное программное обеспечение IR Pilot предлагает в общей сложности 23 прикладные программы в стандартной комплектации (идентификационный тест, анализ загрязнений, толщина пленки и т. д.) , что упрощает операторам с минимальным опытом FTIR анализ образцов путем простого выбора цели анализа и принадлежностей. Нет необходимости устанавливать параметры. ПО позволяет измерять несколько образцов одним щелчком мыши.

Функция Spectrum Advisor

Предлагаются корректирующие меры путем сравнения измеренного спектра с примерами оптимального спектра. Предоставляются рекомендации по устранению неполадок, касающихся параметров сканирования, принадлежностей и постобработки данных. В результате можно получить данные более высокого качества.

Программное обеспечение LabSolutions IR

ПО LabSolutions IR использует расширенные функции управления, чтобы обеспечить безопасное и высоконадежное системное решение позволяя управлять всеми своими данными с одного компьютера. ПО не требует подключения к сети и рекомендуется для клиентов, которым требуется соответствие ER / ES в автономном формате. LabSolutions IR также может быть подключен к существующим системам CLASS-Agent и поэтому рекомендуется для клиентов, которые хотят использовать свои установленные методы, или для систем, которые видят низкую частоту использования.

• Как часть семейства управляющих программ LabSolutions, LabSolutions IR предоставляет расширенные функции безопасности и администрирования пользователей.
• Соответствует нормам ER / ES, включая FDA 21 CFR Part 11 и PIC / S.
• Централизованное управление ценными данными FTIR, а также данными LC и GC на сетевом сервере позволяет легко контролировать безопасность и резервное копирование.
• Службы терминалов можно использовать для управления LabSolutions IR из удаленного места, даже если LabSolutions IR не установлен на клиентском ПК.

Управляйте своими ценными данными с централизованного сетевого сервера. Серия LabSolutions IR обеспечивает сетевое управление FTIR, а также данными LC и GC. Кроме того,  это ПО может управлять широким спектром аналитических инструментов в сети.

Богатые библиотеки

• В стандартную комплектацию входит библиотека из примерно 12000 спектров.
• Широкий спектр библиотек, включая уникальные библиотеки SHIMADZU, реагенты, полимеры и многое другое, включены в стандартную комплектацию.
• Поиск с использованием стандартных библиотек обеспечивает высококачественные результаты без покупки дополнительных библиотек.
• Библиотека пищевых добавок SHIMADZU
• Библиотека загрязнителей SHIMADZU: Реагенты, Полимеры, Фармацевтические продукты, агрохимикаты, Неорганические соединения и т. д.

Библиотека загрязняющих веществ для LabSolutions IR

Оригинальная библиотека Shimadzu: эффективный инструмент для анализа загрязняющих веществ в водопроводной воде и продуктах питания. В дополнение к информации о фактических образцах загрязняющих веществ и информации о деталях для технического обслуживания систем водоснабжения, имеющихся в продаже в Японии, библиотека также содержит (PDF-файлы) -рентгенофлуоресцентные профили, что значительно повышает точность поиска загрязняющих веществ. В отличие от существующих библиотек, эта библиотека содержит данные о смешанных соединениях и включает в себя глубокие знания и опыт, необходимые для проведения качественных оценок.

Набор KnowItAll® С помощью кнопки «KnowItAll» в ПО LabSolutions IR можно активировать подключение к базе данных John Wiley & Sons, Inc. для автоматической передачи данных активного спектра. KnowItAll позволяет выполнять поиск, используя богатую библиотеку, анализ составляющих компонентов и соотношений компонентов с помощью анализа смеси, а также анализ функциональных групп с помощью поиска функциональных групп указанных пиков.

* ПО LabSolutions IR не работает с KnowItAll версии 2018 и более ранних версий.

Библиотека термически поврежденных пластиков

Эта библиотека содержит данные о деградированных пластиках, которые были окислены при нагревании. Библиотека демонстрирует свою эффективность, когда загрязняющие вещества включают разложившиеся вещества. 2 спектра были измерены и получены в Институте промышленных исследований Хамамацу префектуры Сидзуока и собраны в виде библиотеки компанией Shimadzu.

Библиотека пластмасс, поврежденных ультрафиолетовым излучением

Библиотека содержит информацию о пластмассах, разрушенных ультрафиолетовыми лучами. Поскольку многие загрязняющие вещества разрушаются, эта библиотека особенно полезна для таких случаев. Она также полезна для анализа микропластиков. Материалы для пластмасс, подвергшиеся деградации с помощью тестера Iwasaki Electric super accelerated weathering tester, были измерены и собраны в виде библиотеки корпорацией Shimadzu.

Высокопроизводительные функции поиска

• ПО LabSolutions IR обеспечивает высокое качество результатов поиска с помощью 4 высокопроизводительных методов поиска (спектральный поиск, поиск пиков, текстовый поиск и комбинированный поиск) и библиотек, содержащих около 12 000 спектров. Также можно использовать библиотеки, созданные в IRsolution и HYPER-IR, а также коммерческие библиотеки, такие как Sadtler и ST Japan. Просто перетащите спектры в библиотеку, чтобы создать пользовательскую библиотеку. Редактировать информацию о спектре или удалить спектр из библиотеки также очень просто.

ПО LabSolutions IR включает две основные прикладные программы - программу анализа загрязняющих веществ / идентификационных тестов - для анализа загрязняющих веществ и идентификационных тестов.

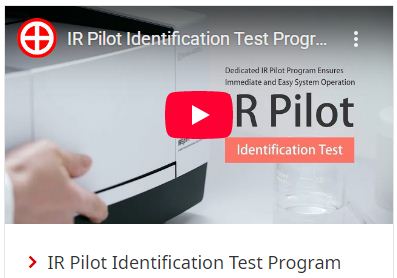

Программа идентификационного тестирования

Эта программа выносит решения по тестовым образцам «годен / не годен» на основе методов проверки, описанных в Фармакопее, и стандартов, установленных в каждой стране, таких как «Инфракрасная спектрофотометрия» в Фармакопее Японии и Спецификации и стандарты Японии на пищевые добавки. В дополнение к идентификационным тестам для идентификационных испытаний фармацевтических и пищевых продуктов, программа также может использоваться для приемочных и предпогрузочных инспекций. Программа вычисляет разницу между волновыми числами пиков для стандартных и тестовых образцов и разницу между отношениями интенсивности пиков, а затем распечатывает отчет о результатах оценки «годен / не годен». Он включает спектры 57 веществ, указанных в Японских спецификациях и стандартах на пищевые добавки.

4 особенности программы идентификационного тестирования

• Распечатывает спектры стандартов и образцов для облегчения сравнения.
• Вычисление различий между волновыми числами пиков для стандартов и образцов, различий в соотношении интенсивностей между пиками, оценки «годен / не годен» и распечатка отчетов.
• Обнаружение и печать только пиков, указанных для оценки годен / не годен.
• Спектры 57 образцов по японским стандартам пищевых добавок хранятся в ПО LabSolutions IR.

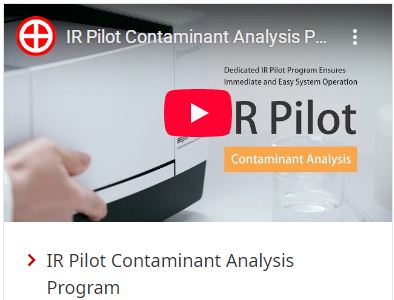

Программа анализа загрязняющих веществ

• Программа анализа загрязняющих веществ идентифицирует измеряемые загрязнители с использованием запатентованного алгоритма идентификации Shimadzu (патент Японии № 5205918) в сочетании со спектральной библиотекой, содержащей более 550 спектров для веществ, обычно обнаруживаемых как загрязнители. После анализа данных ПО автоматически выносит решение «годен / не годен» и создает отчет. Даже если загрязнитель представляет собой смесь, ПО ищет основные и второстепенные компоненты и отображает их ранги. Поскольку количество компонентов в смеси указывать не требуется, даже операторы с минимальным опытом инфракрасного анализа могут легко анализировать образцы.

  Комбинируя собственные алгоритмы SHIMADZU с алгоритмами библиотеки спектров для общих загрязнителей, эта программа идентифицирует загрязнители с высокой степенью точности. Отчеты создаются автоматически после анализа, что сокращает время постобработки до нескольких секунд. Благодаря автоматической отчетности эта простая в использовании программа позволяет операторам даже с небольшими знаниями легко выполнять анализ.

  4 особенности программы анализа загрязняющих веществ

• Содержит спектры более 500 тщательно отобранных неорганических веществ, органических веществ и полимеров, которые часто обнаруживаются как загрязнители в отделе аналитических приложений SHIMADZU.
• Позволяет автоматизировать процесс, включая поиск, оценку суждений и создание отчетов.
• Включает алгоритмы, которые фокусируются на спектральных характеристиках, а не на простом поиске спектра.
• Находит основные и второстепенные компоненты и отображаются их ранги.

Здесь показан анализ загрязнения, прикрепленного к поверхности таблетки, с использованием программы анализа загрязняющих веществ. Результаты показали, что политетрафторэтилен (ПТФЭ) был основным компонентом, а сахар и карбонат кальция были дополнительными компонентами. Поскольку два вспомогательных компонента часто используются в качестве компонентов таблеток, предполагается, что компоненты соскребались одновременно при соскабливании загрязнителя.

Макропрограммы для автоматизации работы и экономии трудозатрат

ПО LabSolutions IR позволяет автоматизировать рутинную работу, связанную со сканированием спектра, печатью отчета, анализом примесей и идентификацией веществ. Программы запускаются посредством панели управления LabSolutions IR или через рабочий стол Windows.

Функция «Easy Macro» - запуск рутинного анализа всего одним кликом мыши.

Функция «Easy Macro» позволяет создавать макропрограммы, которые подходят для рутинной работы, особенно в случае применения повторяющихся операций. Макрос легко создается простым выбором необходимых операций из списка. Полученная прикладная программа легко регистрируется в панели управления LabSolutions IR и на рабочем столе. Благодаря своей простоте, эти макропрограммы будут полезны, в частности, и для операторов, которые не знакомы с методом ИК-спектроскопии.

Операции «Easy Macro»

• Инициализация ИК-Фурье спектрометра, настройка параметров сканирования, измерение спектра
• Обработка данных, поиск, количественное определение, печать
• Повторное измерение, отображение сообщений, звуковые сигналы, выполнение внешней программы

Расширенное соответствие нормативным требованиям фармакопеи

• GLP / GMP, FDA 21 CFR Часть 11 и другие нормативные документы с соответствующим пакетом программного обеспечения
• Полная поддержка Фармакопеи (JP, USP и EP). Программы проверки включены для пользователей, чтобы периодически измерять и записывать целостность измерений.
• Расширенные функции безопасности для обеспечения контрольных журналов и различных уровней полномочий пользователей («Администратор», «Разработчик» и «Оператор»).
• С помощью прилагаемого передового программного обеспечения для ИК-управления LabSolutions пользователи могут получить максимальную отдачу от прибора с точки зрения сбора данных, анализа, целостности данных и администрирования пользователей. При наличии соответствующего пакета программного обеспечения IRSpirit и настройка программного обеспечения могут обеспечить полную целостность данных, администрирование пользователей и журналы аудита, чтобы полностью соответствовать требованиям FDA 21 CFR Part 11.

ПО LabSolutions DB IR обеспечивает безопасное управление данными за счет интеграции функции управления данными с ПО LabSolutions IR. Программное обеспечение, соответствующее требованиям ER/ES, оптимально сконфигурировано для клиентов, использующих ПК, рисоединенный к ИК-Фурье спектрометру. ПО LabSolutions DB IR рекомендуется для объектов, которые не требуют подключения к сети и хотят соответствовать требованиям ER/ES. ПО LabSolutions DB IR соответствует требованиям FDA 21 CFR Part 11 и PIC / S и является оптимальной установкой для клиентов.

ПО LabSolutions CS при подключении к аналитической сети без ограничений управляет всеми аналитическими данными в центральной базе данных на сервере, облегчая доступ к аналитическим данным с любого компьютера, подключенного к этой сети. Службы терминалов (RemoteApp) также можно использовать для управления ПО LabSolutions IR из удаленного места, даже если LabSolutions IR не установлен на клиентском ПК. ПО LabSolutions CS идеально подходит для предприятий с большим количеством пользователей, которые управляют данными данными LC / GC вместе с данными FTIR в базе данных на одном сервере и хотят соответствовать требованиям ER/ES.

Высокий уровень безопасности

Можно настроить контрольный журнал для обеспечения надежности функций передачи данных и документов по электронной почте при возникновении каких-либо событий в системе. Управление учетными записями пользователей осуществляется с использованием паролей, длина, сложность и срок действия которых должны соответствовать установленным требованиям. Также можно настроить функции блокировки для предотвращения несанкционированного доступа и удаления зарегистрированного пользователя и изменения его статуса. Кроме того,можно установить флажок, запрещающий перезапись файла данных и вывод элемента в отчет.

Управление Важной Информацией осуществляется для каждого Проекта

ПО LabSolutions DB IR и LabSolutions CS IR предоставляют функцию управления проектами, позволяющую осуществлять контроль в соответствии с задачами и работой системы. Эта функция позволяет настраивать управление оборудованием и пользователями, политику безопасности и обработку данных для каждого проекта, тем самым повышая эффективность поиска данных и задач управления.

Визуализация последовательности операций анализа:

Набор отчетов включает методы тестирования и результаты тестирования для серии проанализированных образцов, а также соответствующий журнал операций (запись всех операционных событий от входа в систему до выхода из системы), который автоматически извлекается из данных и обобщается в одном отчете. Это обеспечивает наглядность отдельных аналитических операций, помогает выявлять операционные ошибки и повышать эффективность и надежность процессов проверки.

Программное обеспечение EDXIR-Analysis

Программное обеспечение EDXIR-Analysis специально разработано для выполнения качественного анализа с совместным использованием данных, полученных с помощью флуоресцентного спектрометра с энергодисперсионным рентгеновским излучением (EDX) и инфракрасного спектрофотометра с преобразованием Фурье (FTIR). Это ПО используется для выполнения комплексного анализа данных FTIR, который отлично подходит для идентификации и квалификации органических соединений, и EDX, который подходит для элементарного анализа металлов, неорганических соединений и другого содержимого. Затем ПО отслеживает результаты идентификации и степень соответствия. Его также можно использовать для самостоятельного анализа данных EDX или FTIR.

Библиотека, используемая для анализа данных (содержащая 485 файлов данных), является оригинальной для Shimadzu и была создана в сотрудничестве с агентствами водоснабжения и производителями продуктов питания. В библиотеке можно зарегистрировать дополнительные данные, а также файлы изображений и файлы документов в формате PDF. Она также эффективен для связанного хранения различных типов данных в виде электронных файлов.

Для автоматического выполнения качественного анализа достаточно просто нажать на кнопку Analyze Both Data («Проанализировать оба набора данных») и выбрать данные EDX/FTIR*1. В результате повышается эффективность анализа данных и обеспечивается значительная помощь при анализе примесей. В дополнение к списку совпадений отображаются измеренные EDX и FTIR спектры, для которых найдены совпадения по библиотеки. Пользователь может просмотреть результаты анализа, их можно выбрать, нажав на кнопку Single («Индивидуальные»). С помощью функции сравнения данных возможно вычислить степень соответствия между фактически измеренными данными и данными, зарегистрированными в библиотеке. При нажатии кнопки «Печать» результаты печатаются в фиксированном формате, а также сохраняются в формате Word.

*1: Результаты, полученные на EDX, позволяют разделить компоненты на неорганические, органические и смешанные. Объединенный анализ данных выполняется путем назначения приоритетов для каждого типа соединений.

Объединенный анализ полученных данных с последующим сравнением для подтверждающих тестов

Ниже приведен пример объединенного анализа образца наполненной резины и сравнение полученных результатов для образца из поливинилхлорида (ПВХ) и стандартного изделия. Результаты объединенного анализа данных свидетельствуют о том, что примесью в образце наполненной резины является бутадиенакрилонитрильный каучук, который содержит карбонат кальция и стеарат цинка.

На основе сопоставления данных также установлено, что степень совпадения между исследуемым объектом из ПВХ и стандартным изделием составляет 0,8506. По данным EDX и FTIR выявлено присутствие в анализируемом образце свинца (Pb) и акрилов, которые, в свою очередь, отсутствуют в стандартном изделии. Соответственно, сделано предположение, что объект исследования содержит компоненты, отличающиеся от компонентов в стандартном изделии.

Просмотр данных, регистрация, редактирование, удаление данных, изображения и файлы документов

При нажатии на кнопку Edit («Редактировать») и выборе существующей библиотеки можно просматривать данные, изображения и документы, зарегистрированные в этой библиотеке. Данные можно редактировать и удалять. Можно регистрировать новые данные. Можно создать новую библиотеку.

Если для анализа образца использовали другие приборы (не EDX и FTIR, а например, хроматограф, масс-спектрометр или прибор для анализа поверхности), то результаты анализа можно преобразовать в формат PDF и также зарегистрировать в библиотеке. Это обеспечит связанное хранение результатов анализа с данными, полученными на EDX/FTIR.

Программное обеспечение для измерения кинетики Time Course

Программа Time Course используется для сбора спектров через равные промежутки времени и создает набор данных, используемый для отслеживания реакций как функции времени. Изменения высоты пика и площади пика можно использовать для расчета значений, связанных с кинетикой реакции. Информация сохраняется и отображается в 3D или на контурной диаграмме. Данные можно пересчитать, изменив параметры. Интервал сканирования зависит от разрешения и количества сканирований. Максимальное время измерения составляет 48 часов, но зависит от параметров сканирования. Программное обеспечение Time Course включает в себя программу 3D-обработки.

Дополнительные аксессуары для ИК-фурье спектрометра IRSpirit-X

Осушитель воздуха

Электрический осушитель воздуха, который используется в моделях более высокого класса (IRXross™ и IRTracer™-100). Осушитель воздуха работает от автономного источника питания, поэтому внутри интерферометра можно поддерживать низкий уровень влажности, даже когда ИК-спектрометр не используется (питание от сети переменного тока). Это позволяет сократить трудозатраты и затраты на техническое обслуживание, связанные с заменой силикагеля.

QATR-S - приставка однократного нарушенного полного внутреннего отражения. Благодаря алмазной призме, измерение можно проводить в диапазоне до 400 см^-1. Для измерения спектра жидкости, просто капните небольшое количество на призму. Для измерения твердых и порошкообразных образцов, обеспечьте хороший контакт образца с призмой с помощью прижимного устройства. Большие образцы (с большой площадью поверхности) можно измерять без предварительной резки. Угол падения составляет 45°.

Доступен один из трех типов материала призмы: алмаз, селенид цинка (ZnSe) или германий (Ge). Приставки с германиевой призмой идеально подходят для анализа образцов с высоким показателем преломления.

Области применения: Порошки, Формованные детали, Плёнки,  Тонкие плёнки, Жидкости, Пластики.

DRS-8000A (P/N 206-62301-58)

Несмотря на то, что образцы смешиваются с KBr, нет необходимости в прессовании таблеток. Для пластиковых молдингов часть поверхности счищают наждачной бумагой, прикрепленной к пробоотборнику SiC-sampler (P/N 200-66750), после чего анализируют порошкообразный образец, сформированный на бумаге.

Спектры диффузного отражения, которые в свою очередь схожи со спектрами пропускания, получают путем преобразования Кубелки-Мунка в программном обеспечении LabSolutions IR. Распознавание аксессуара происходит автоматически. Области применения: Порошки, Формованные детали.

MHP-1 (P/N 200-66747-91)

Это компактный, недорогой ручной пресс для прессования таблеток с KBr диаметром 4 мм. Полученная таблетка измеряется с помощью специализированного держателя, что обеспечивает исключительную простоту в работе. Не требуются дополнительные пресс-формы или вакуумный насос. Области применения: Анализ порошков.

Держатель EDXIR (P/N 221-25890-41)

Этот складной держатель состоит из клеящего слоя с прикрепленным образцом и полипропиленовой пленки, предназначенной для рентгенофлуоресцентного анализа.

EDXIR-держатель предназначен для проведения измерений на ИК-Фурье спектрометре и рентгенофлуорсецентом спектрометре. При проведении рентгенофлуоресцентного анализа закройте держатель и поместите полипропиленовой пленкой непосредственно на область облучения.

При использовании ИК-Фурье спектрометра для измерения откройте держатель и расположите образец на призме клеящим слоем вверх. После измерения держатель в закрытом виде можно использовать для хранения образца.

• Области применения: Порошки, Формованные детали, Плёнки, Тонкие плёнки, Жидкости, Пластики.

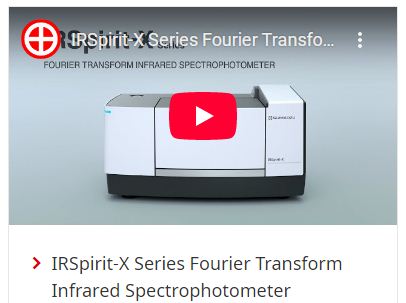

ИК-фурье спектрометр IRSpirit видеообзор
